磁極位置校正工作一般在廠內完成，并將數據刻在主機銘牌上。當現場更換編碼器、主機及現場出現故障，懷疑磁極角數據時需重做磁極位置校正。
有四種方法進行磁極位置校正：
1.直接輸入主機銘牌數值，該方法操作簡單，確認磁極角數據沒問題時可使用。
2.吊轎廂測磁極，該方法操作性差，測得數據準確性高。
3.使對重與轎廂重量平衡時測磁極，該方法操作性較好，測得數據準確性較好。
4.估算法測磁極，該方法操作性較好，測得數據準確性一般。
現場可根據實際情況及工程人員的熟悉程度進行選擇。
安全注意事項：
1.測試前確保井道無障礙物，轎廂及轎頂、井道內無人。
2.測試前操作人員必須了解測試的詳細步驟及清理安全隱患。
方法1：直接輸入主機銘牌數值
將電機銘牌參數磁極位置（英文銘牌為SM-OFFSET）的數值寫入變頻器參數F7.09中。
方法2：吊轎廂測磁極
⑴ 摘下鋼絲繩,打開抱閘，確認同步電機處于自由旋轉狀態；
⑵ 保持10T接觸器吸合（短接MCUB板上Z10/A1和Z10/A3，同時保證安全回路、轎門鎖連接正常（不允許短接））；
⑶ 用MENU/ESC鍵切換到菜單操作狀態；
⑷ 設定F0.02（操作方式）為0，操作面板控制；
⑸ 設定F1.10（自動調諧保護）為1；
⑹ 設定F1.11（自動調諧進行）為1；
⑺ 用RUN鍵運行對電機進行參數調諧操作；
⑻ 若調諧能正常啟動，變頻器鍵盤會(huì )出現“正在調諧…”提示，同時電機開始緩慢轉動，調諧結束后，變頻器鍵盤會(huì )出現“自動調諧結束”提示，確認變頻器參數F7.09（磁極初始角）的數值變化；
⑼ 若調諧不能正常啟動，電機出現輕微振動后停止或者變頻器報警E125（編碼器故障），請確認編碼器插接頭連接是否正常。
⑽ 重復⑷～⑹步驟，若調諧還是不能正常進行，請將變頻器參數F7.01（碼盤方向）參數修改1à0(若出廠值為0，則0à1)，F0.04(運行方向切換)參數修改1à0，再次重復⑷～⑹步驟進行調諧。
⑾ 連續按兩次MENU/ESC鍵，退到停機狀態；
⑿ 用RUN鍵作鍵盤運行；
⒀ 用STOP鍵減速停機；
⒁ 鍵盤運行正常后，設定F0.02（操作方式）為1，距離控制；將電梯恢復常態進行低速試運行。
方法3：使對重與轎廂重量平衡時測磁極
⑴ 使轎廂側與對重側重量達到基本平衡，并將電梯停在中間層，使電梯進入轎內檢修狀態；
⑵ 由于HGP電梯使用了兩種不同的抱閘回路方案，因此在試驗前請試驗人員仔細判別現場試驗電梯所使用的回路方案來選擇以下兩種不同的試驗方法。

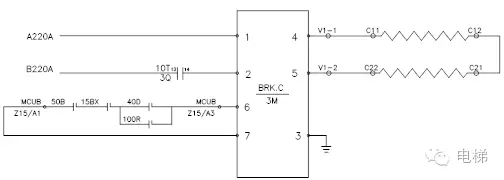

1.當抱閘控制方式為抱閘控制器時，其特點為使用安川SSE4型主機，使用抱閘控制器對抱閘供電控制，抱閘控制回路如下圖所示：

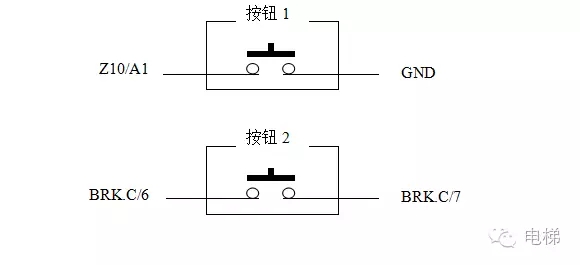

取兩按鈕按下圖接線：

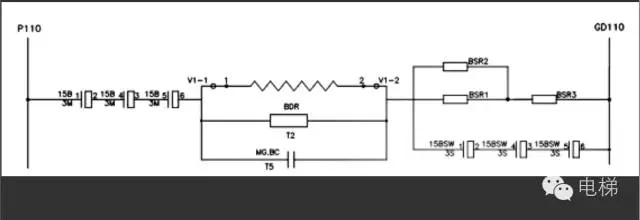

2.當抱閘控制方式為接觸器驅動時，使用日立HSGL型主機或廣日主機，使用抱閘接觸器對抱閘供電控制，控制柜內有BDR及BSR制動電阻。其抱閘控制回路如下圖所示：

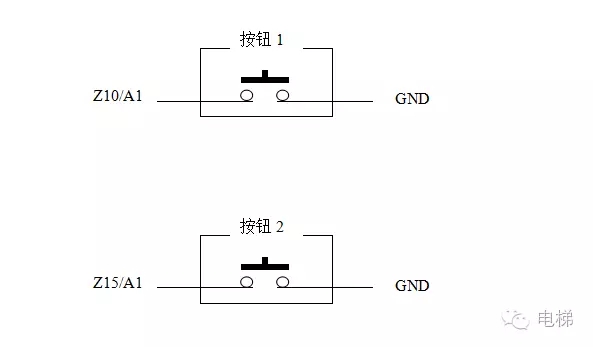

取兩按鈕按下圖接線：
注：Z15/A1、Z10/A1均為MCUB板上接線。
首先按下按鈕1，10T接觸器吸合；然后按下按鈕2，觀察電梯是否有滑動，如果有滑動則需要調整轎廂負載直至平衡為止，確認電機處于自由旋轉狀態。
⑶ 確保電梯處于中間層后，用MENU/ESC鍵切換到菜單操作狀態；
⑷ 設定F7.09（磁極初始角）為0；
⑸ 設定F0.02（操作方式）為0，操作面板控制；
⑹ 設定F1.10（自動調諧保護）為1；
⑺ 設定F1.11（自動調諧進行）為1；
⑻ 用RUN鍵運行對電機進行參數調諧操作；
⑼ 若調諧能正常啟動，變頻器鍵盤會(huì )出現“正在調諧…”提示，同時電機開始緩慢轉動，變頻器鍵盤會(huì )出現“自動調諧結束”提示。調諧結束后轎廂運轉距離約1米左右，如果電機運轉較長距離需馬上切斷電梯電源，調諧結束后，確認變頻器參數F7.09（磁極初始角）的數值變化，調諧完成；
⑽ 設定F0.02（操作方式）為1，距離控制；將電梯恢復常態進行低速試運行。
方法4：估算法測磁極
⑴ 按方法1中1~2點操作；
⑵ 設定F7.09（磁極初始角）為5；
⑶ 設定F3.20(檢修速度)為0.13，確保電梯停在中間層；
注意:由于在測試磁極碼時電機可能失速，此時需要一邊隨時準備關斷電梯主電源，一邊使電梯走機房檢修運行(MODE 3 SET)并注意此時電梯的運行速度，如果此時速度同檢修速度設定值偏差較大時，迅速停止機房檢修運行或拉電梯主電源；

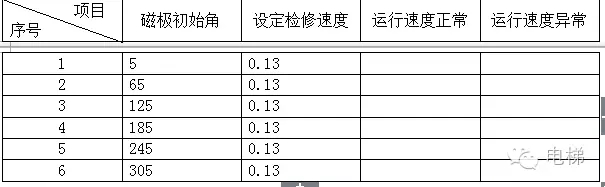

⑷ 按下表的方式以每次對F7.09（磁極初始角）加60的方式進行記錄，最終保證檢修時速度等于設置的檢修速度；
選擇上表中幾個運行速度較為正常的進行加20的微調，采用變頻器控制面板監測運行電流。當檢修上下行時電梯經過中間層的電流差值在1A以?xún)葧r(shí)，此時磁極初始角數據可作為最終數據；
⑸ 設定F3.20(檢修速度)為0.25，將電梯恢復常態進行低速試運行。
注意：試驗完成后必須恢復以上對系統改變的接線后才能進行正常運行。
|
